LiveCapture2で機械の運転状況を監視
NC加工機監視カメラ設置
　ATCの無い機械ですので、工具交換のために夜中に 工場に来なくてはならない事が度々あります。 加工時間はCAMデータでおおよそは分かりますが、前工程が終わるまで結構待たなければならない事もあります。 待たずに工具交換をしたいと考え カメラの設置をすることにしました。
　費用を掛けずカメラを設置する方法を、インターネットで調べLiveCapture2(フリーウェア)というソフトに出会いました。　設置機材としては、かなり前に買ったUSBカメラ（数千 円）のみで、 ほとんど費用はかかりませんでした。
　

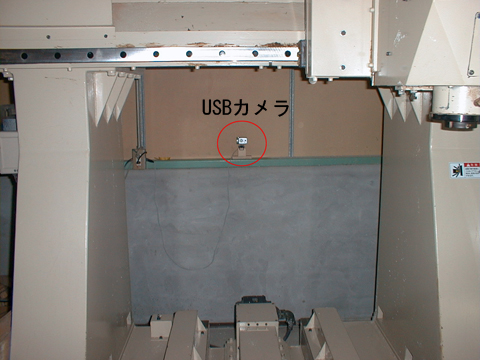

　NC装置にデータを送っているパソコンにUSB カメラを接続して,LiveCapture2をインストールします。後はLiveCapture2の設定をしてやればOKです。

　こ のパソコンはルータを介して、インターターネット及び事務所のパソコンとも繋がっていますので、事務所で仕事をしながら加工状況を確認することも可能です。もちろん自宅のパ ソコンから加工状況を確認することもできます（ブラウザで）。携 帯電話でも機種によっては見ることが出来るようです（静止画）。

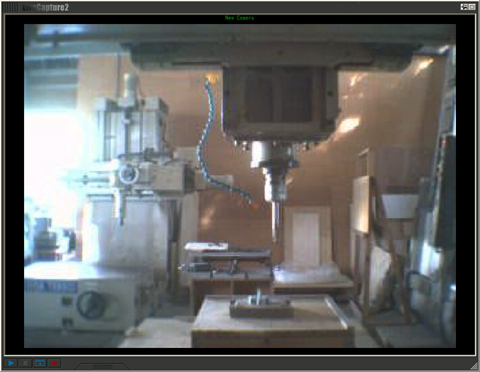

　 上の画像は機械が停止した状態での画像です。実際に動いている場合は、性能が低いカメラを使っているせいもあって、あまり鮮明な動画というわけにはいきませんが。
機械の自動運転の運転状況を離れた場所から確認する事が出来るので助かります。また設置費用もかからず小規模な工場に設置するのによいのでは。（一台 のパソコンに複数のカメラを接続して監視することも可能のようです。）
　LiveCapture2の詳しい使い方や、ソフトのダウンロードはこちらです。→　Daddy'sHOME

夜間監視中（サンプル動画）
省エネのため工場の照明を消して、主軸にLEDライトを取り付けてい ます。
（電源は充電池で、マグネットで取付）



監視中（昼間サンプル動画）
昼間はこんな感じです。

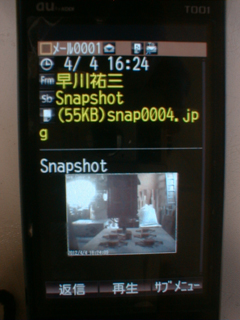

出先から携帯電話でSNAP機能を使って確認(静止画）

Snap

Snapshotをメールで受信できます。
機械が動いているかどうかの確認くらいなら出来ます。
